Лазерная резка
CO₂ и волоконные лазерные системы для беззаусенных краёв и точности размеров ±0,05 мм по стали, алюминию и меди.

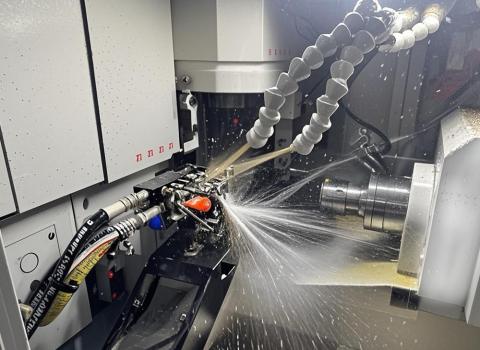

Точная обработка использует машины с числовым управлением (CNC) для резки, фрезерации и сверления металлических или неметаллических материалов. Она позволяет производить сложные поверхности и высокоточные детали с высокой степенью автоматизации, точности и эффективности.
1Декорации

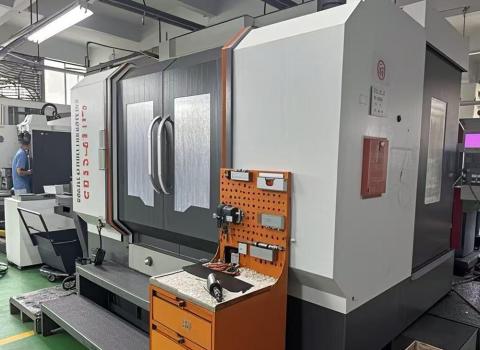

5-осевые центры обработки
2Декорации
Центры обработки по 4 осям
2Декорации

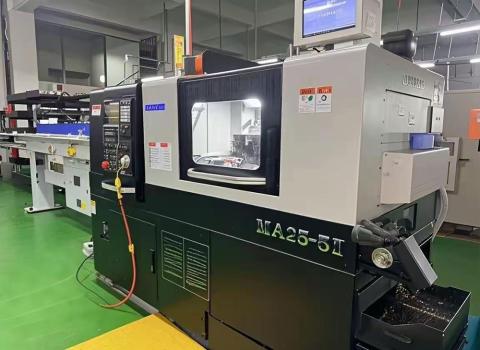

Токарные станки с ЧПУ
11Декорации
CNC
| DeviceSpecification | |
| 5-осевые центры обработки | φ2-φ26 |
| Центры обработки по 4 осям | φ2-φ20 |
| Токарные станки с ЧПУ | φ200 |
| CNC | 2050 мм x 500 мм x 400 мм |
| 5-гранные центры с ЧПУ | 1000мм x 500 мм x 400 мм |
Прецизионные изделия из листового металла — это изготовленные компоненты, изготовленные из тонких металлических листов — обычно толщиной от 0,5 мм до 20 мм — с помощью контролируемых производственных процессов, включая лазерную резку, ЧПУ-пробивку, пресс-торможение, сварку и отделку поверхностей. Термин «точность» обозначает чёткие размерные допуски (обычно ±0,05–±0,1 мм), стабильную повторяемость и чистое качество поверхности, от которых зависят процессы последующей сборки.
В Чжэцзян Цзяфэн мы производим Прецизионные изделия из листового металла использование пятосевых центров обработки, токарных станков с ЧПУ и многоосевого фрезерного оборудования, что позволяет создавать сложные геометрии, которые не могут достичь обычные изделия. Каждый продукт покидает наш завод, сертифицированный и готовый к интеграции.
Выбор правильного материала — самое важное решение в точной обработке листового металла. Таблица ниже сравнивает наиболее распространённые материалы, которые мы обрабатываем, что помогает вам сопоставить механические требования с вашим применением.
| Материал | Прочность на разрыв | Коррозионная устойчивость | Вес | Типичное завершение | Лучшее для |
|---|---|---|---|---|---|
| Нержавеющая сталь 304 | 515–720 МПа | Отлично | Тяжёлый | Чистка, полировка, пассивация | Оборудование для питания, медицинские учреждения, вольеры |
| Нержавеющая сталь 316 | 485–690 МПа | Superior (добавлен Mo) | Тяжёлый | Электрополированный, чистый | Морская, химическая и фармацевтическая |
| Холодокатная сталь (SPCC) | 270–370 МПа | Низкий (требуется покрытие) | Тяжёлый | Порошковое покрытие, покраска, оцинковывание | Конструктивные панели, шасси, кронштейны |
| Оцинкованная сталь (GI) | 270–370 МПа | Хорошо | Тяжёлый | Порошковое покрытие, грунтовка | Наружные корпуса, компоненты HVAC |
| Алюминий 5052 | 195–260 МПа | Очень хорошо | Свет | Анодирование, порошковое покрытие | Аэрокосмические панели, электроника, транспорт |
| Алюминий 6061 | 276–310 МПа | Хорошо | Свет | Анодирующее, прозрачное покрытие | Обработанные конструктивные детали, радиаторы |
| Copper C110 | 220–250 МПа | Умеренный | Тяжёлый | Оловянная броня, пассивация | Шинные планки, электрические контакты, теплообменники |
* Значения — это индикативные диапазоны; Окончательные характеристики зависят от толщины, темпера и метода обработки.

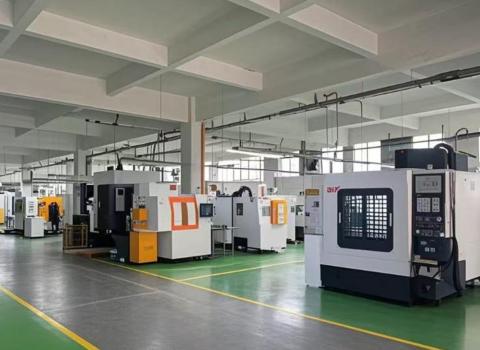

Цзяфэн эксплуатирует современную мастерскую с ЧПУ, специально предназначенную для Прецизионные изделия из листового металла. Ниже приведено техническое резюме нашего ключевого оборудования с достижимыми диапазонами допуска.
| Тип оборудования | Количество | Рабочий полигон | Позиционная толерантность | Подходящие материалы |
|---|---|---|---|---|
| 5-осевой центр обработки | 1 | φ2 – φ26 мм | ±0,005 мм | Сталь, алюминий, медь, титан |
| Четырёхосный центр обработки | 2 | φ2 – φ20 мм | ±0,008 мм | Сталь, алюминий, пластик |
| Токарный станок с ЧПУ | 2 | До φ200 мм | ±0,01 мм | Сталь, нержавеющая сталь, алюминий |
| Центр фрезерного станка с ЧПУ | 11 | 2050 × 500 × 400 мм | ±0,02 мм | Все металлы, композиты |
| Центр CNC с 5 лицами | — | 1000 × 500 × 400 мм | ±0,01 мм | Сталь, алюминий, инвар |
| Волоконная лазерная резка | — | Сталь до 20 мм | ±0,05 мм | Углеродистая сталь, SS, алюминий, медь |
| Пресс-тормоз с ЧПУ | — | Длина до 3200 мм | ± угол изгиба 0,3° | Сталь, алюминий, оцинкованная |
Показанные допуски достижимы при нормальных условиях производства. Более строгие допуска доступны по запросу для критически важных применений.
Правильная обработка поверхности продлевает срок службы продукта, соответствует нормативным требованиям и даёт вашему Прецизионные изделия из листового металла Тот вид, который требует ваш рынок.
| Тип отделки | Процесс | Толщина (мкм) | Защита от коррозии | Варианты цвета | Общие приложения |
|---|---|---|---|---|---|
| Порошковое покрытие | Электростатический распылитель + отверждение в духовке | 60–120 | ★★★★☆ | RAL / custom | Корпуса, шкафы, шасси |
| Анодирование (тип II) | Электрохимическое окисление | 5–25 | ★★★☆☆ | Прозрачный, чёрный, золотой, индивидуальный | Алюминиевые корпуса, панели |
| Жёсткое анодирование (тип III) | Анодирование при высоком токе | 25–80 | ★★★★★ | Натуральный, чёрный | Аэрокосмическая промышленность, оборона, износ поверхностей |
| Цинковая покрытие | Гальванизация | 5–25 | ★★★☆☆ | Прозрачный, жёлтый хромат | Крепежи, кронштейны, соединители |
| Электробес-никель | Химическое осаждение | 5–50 | ★★★★☆ | Яркое серебро | Точные детали, экранирование ЭМС |
| Пассивация | Кислотная ванна (цитрусовая / азотная) | — | ★★★★★ | Natural SS | Медицинские, пищевые запчасти SS |
| Щетка + Прозрачный лак | Абразивный ремень + лак | 5–15 | ★★☆☆☆ | Натуральный / атлас | Потребительская электроника, декоративные панели |
★ Рейтинги указывают на относительный уровень коррозионной защиты при аналогичных условиях воздействия. Фактическая производительность зависит от базового материала и операционной среды.
Структурированный, документированный рабочий процесс гарантирует, что каждый заказ — от одного прототипа до партии из 100 000 экземпляров — соответствует спецификациям и доставляется вовремя.
Наши производственные возможности охватывают широкий спектр секторов, где точность размеров, надёжность и качество поверхности не подлежат обсуждению.
| Промышленность | Соответствующие стандарты | Типичные типы продукции |
|---|---|---|
| Электроника / Телекоммуникации | IPC-A-600, RoHS, REACH | Шасси, экраны ЭМС, корпуса для печатных плат, стойки |
| Медицинские устройства | ISO 13485, FDA 21 CFR | Корпуса хирургического оборудования, стерильные лотки, приборные панели |
| Автомобильная промышленность | IATF 16949, PPAP | Кронштейны, тепловые экраны, аккумуляторные корпуса, конструктивные каркасы |
| Аэрокосмическая промышленность | AS9100, NADCAP | Конструктивные панели, двери доступа, воздуховоды, кронштейны |
| Энергия / Мощность | IEC 61439, UL 508A | Корпуса распределительного оборудования, корпуса инверторов, управление кабелями |
Наши изделия из прецизионного листового металла являются частью полной экосистемы производства и интеграции. Узнайте больше о дополнительных услугах, предлагаемых Чжэцзян Цзяфэн:
